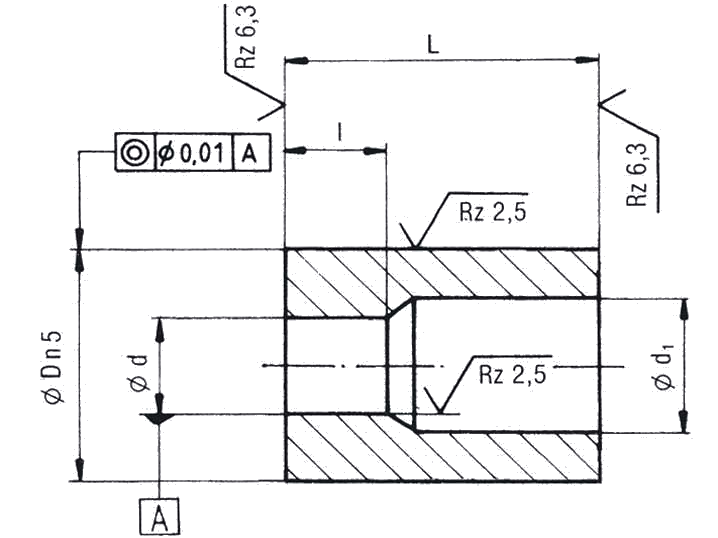

Schneidbuchse
ISO 8977 A
Werkstoff: HSS
Ausführung:
gehärtet und angelassen, innen und aussen toleranzhaltig geschliffen, mit Einführfase.
Härte: HRC 62 ±2
Bestellbeispiel einer Schneidbuchse Form A mit d = 5,0 mm und Aussendurchmesser D = 10 mm und Gesamtlänge = 25 mm:
Schneidbuchse ISO 8977 A 5,0 x 10 x 25
| Bohrung d +0,02 | Stufung | D n5 | d1 max | L + 0,5 | l min. | Euro je Stück | L + 0,5 | Euro je Stück | L + 0,5 | Euro je Stück | L + 0,5 | Euro je Stück | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| von | 1,0 | bis | 2,4 | 0,1 | 5 | 2,8 | 16 | 2 | 15,51 | 20 | 16,86 | 25 | 18,96 | 32 | - |
| von | 1,6 | bis | 3,0 | 0,1 | 6 | 3,5 | 16 | 3 | 15,26 | 20 | 16,70 | 25 | 18,24 | 32 | - |
| von | 2,0 | bis | 3,5 | 0,1 | 8 | 4,0 | 16 | 4 | 14,48 | 20 | 15,51 | 25 | 16,81 | 32 | 18,77 |
| von | 3,0 | bis | 5,0 | 0,1 | 10 | 5,8 | 16 | 4 | 14,30 | 20 | 15,14 | 25 | 16,32 | 32 | 18,30 |
| von | 4,0 | bis | 7,2 | 0,1 | 13 | 8,0 | - | 5 | - | 20 | 15,74 | 25 | 17,46 | 32 | 19,91 |
| von | 6,0 | bis | 8,8 | 0,1 | 16 | 9,5 | - | 5 | - | 20 | 15,74 | 25 | 17,46 | 32 | 19,91 |
| von | 7,5 | bis | 11,3 | 0,1 | 20 | 12,0 | - | 8 | - | 20 | 16,86 | 25 | 18,72 | 32 | 21,63 |
| von | 11,0 | bis | 16,6 | 0,1 | 25 | 17,3 | - | 8 | - | 20 | 17,53 | 25 | 19,67 | 32 | 23,25 |
| von | 15,0 | bis | 20,0 | 0,5 | 32 | 20,7 | - | 8 | - | 20 | 33,56 | 25 | 36,96 | 32 | 44,11 |
| von | 18,0 | bis | 27,0 | 0,5 | 40 | 27,7 | - | 8 | - | 20 | 36,37 | 25 | 39,94 | 32 | 45,91 |
| von | 26,0 | bis | 36,0 | 0,5 | 50 | 37,0 | - | 8 | - | 20 | 39,94 | 25 | 44,11 | 32 | 48,29 |
Abstufung der Bohrung:
bis d 16,6 mm und D 25 mm = 0,1 mm
ab d 15,0 mm und D 32 mm = 0,5 mm
