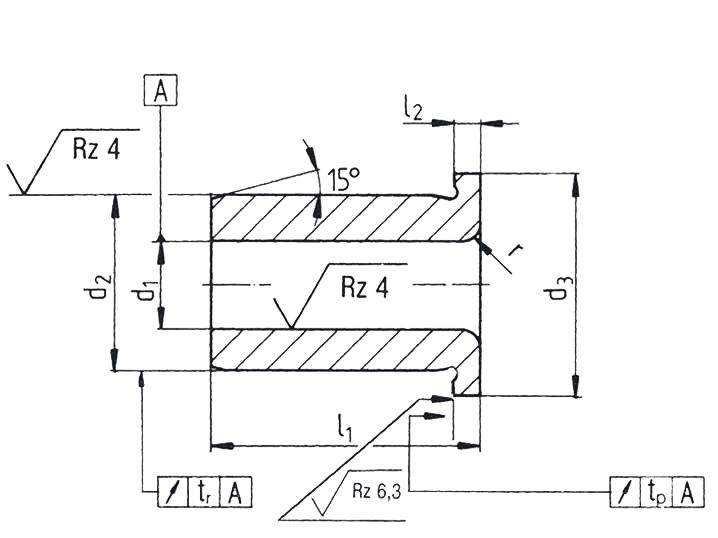

Bundbohrbuchsen
DIN 172 / ISO 4247
Ausführung A:
Bohrung an einem Ende gerundet.
Werkstoff: 1.0715 carbonitriert,
innen und aussen toleranzhaltig geschliffen, mit Einführfase.
Ausführung B:
Bohrung an beiden Enden gerundet.
Härte: HRC 62 +2
Bestellbeispiel einer Bundbohrbuchse Form A mit d1 = 10 mm und L = 12 mm:
Bundbohrbuchse DIN 172 A 10 x 12
Bohrung d1 F7 | d2 n6 | d3 | L2 | kurz L | Euro je Stück | mittel L | Euro je Stück | lang L | Euro je Stück | |||
---|---|---|---|---|---|---|---|---|---|---|---|---|
von | 0,6 | 3 | 6 | 2 | 6 | 14,50 | - | - | - | - | ||
von | 0,7 | bis | 0,8 | 3 | 6 | 2 | 6 | 10,50 | - | - | - | - |
von | 0,9 | bis | 1,0 | 3 | 6 | 2 | 6 | 7,75 | 9 | 8,44 | - | - |
von | 1,1 | bis | 1,8 | 4 | 7 | 2 | 6 | 4,90 | 9 | 5,57 | - | - |
von | 1,9 | bis | 2,6 | 5 | 8 | 2 | 6 | 2,36 | 9 | 2,49 | - | - |
von | 2,7 | bis | 3,3 | 6 | 9 | 2,5 | 8 | 2,39 | 12 | 2,57 | 16 | 4,32 |
von | 3,4 | bis | 4,0 | 7 | 10 | 2,5 | 8 | 2,47 | 12 | 2,60 | 16 | 4,14 |
von | 4,1 | bis | 5,0 | 8 | 11 | 2,5 | 8 | 2,57 | 12 | 2,72 | 16 | 4,37 |
von | 5,1 | bis | 6,0 | 10 | 13 | 3 | 10 | 2,60 | 16 | 2,89 | 20 | 4,71 |
von | 6,1 | bis | 8,0 | 12 | 15 | 3 | 10 | 2,98 | 16 | 3,21 | 20 | 4,88 |
von | 8,1 | bis | 10,0 | 15 | 18 | 3 | 12 | 3,21 | 20 | 3,59 | 25 | 5,68 |
von | 10,1 | bis | 12,0 | 18 | 22 | 4 | 12 | 3,59 | 20 | 4,05 | 25 | 6,13 |
von | 12,1 | bis | 15,0 | 22 | 26 | 4 | 16 | 4,23 | 28 | 5,44 | 36 | 8,31 |
von | 15,1 | bis | 18,0 | 26 | 30 | 4 | 16 | 4,98 | 28 | 6,65 | 36 | 8,61 |
von | 18,1 | bis | 22,0 | 30 | 34 | 5 | 20 | 6,65 | 36 | 8,81 | 45 | 11,79 |
von | 22,1 | bis | 26,0 | 35 | 39 | 5 | 20 | 8,38 | 36 | 10,66 | 45 | 14,20 |
von | 26,1 | bis | 30,0 | 42 | 46 | 5 | 25 | 10,78 | 45 | 12,95 | 56 | 24,92 |
von | 30,1 | bis | 35,0 | 48 | 52 | 5 | 25 | 13,14 | 45 | 16,62 | 56 | 31,16 |
Über 35,0 auf Anfrage |
Abstufung der Bohrung d1 jeweils um 0,1 mm. über 18,0 um 0,5 mm.
Zwischenmasse werden gegen Aufpreis geliefert.
Ausführung B (Bohrung an beiden Enden gerundet) = 10% Aufschlag
