Schneidbuchsen-
Rohlinge
mit durchgehendem
Startloch
ISO 8977 F
Werkstoff: HSS
Ausführung:
gehärtet und angelassen, aussen toleranzhaltig geschliffen, mit Einführfase.
Härte: HRC 62 ±2
Bestellbeispiel einer Schneidbuchse mit durchgehendem Startloch Form F mit Aussendurchmesser D = 8 mm und Gesamtlänge = 20 mm:
Schneidbuchsenrohling ISO 8977 F 8,0 x 20

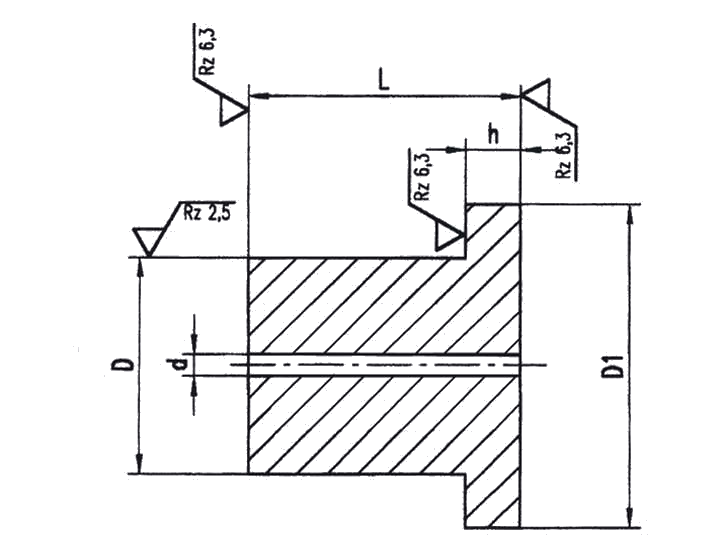

| d | D m5 | D1 -0,25 | h + 0,5 | L + 0,5 | Euro je Stück | L + 0,5 | Euro je Stück | L + 0,5 | Euro je Stück | L + 0,5 | Euro je Stück | L + 0,5 | Euro je Stück | L + 0,5 | Euro je Stück | L + 0,5 | Euro je Stück |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1,0 | 8 | 11 | 5 | 20 | 15,61 | 22 | 15,93 | 25 | 17,51 | 28 | 17,85 | 30 | 18,22 | 32 | 19,59 | 35 | 19,98 |
| 1,0 | 10 | 13 | 5 | 20 | 15,55 | 22 | 15,86 | 25 | 17,27 | 28 | 17,61 | 30 | 17,97 | 32 | 18,97 | 35 | 19,36 |
| 1,2 | 13 | 16 | 5 | 20 | 15,79 | 22 | 16,10 | 25 | 17,51 | 28 | 17,85 | 30 | 18,22 | 32 | 19,90 | 35 | 20,30 |
| 1,2 | 16 | 19 | 5 | 20 | 16,90 | 22 | 17,23 | 25 | 18,97 | 28 | 19,36 | 30 | 19,75 | 32 | 21,67 | 35 | 22,10 |
| 1,5 | 20 | 23 | 5 | 20 | 18,12 | 22 | 18,49 | 25 | 20,32 | 28 | 20,73 | 30 | 21,15 | 32 | 23,75 | 35 | 24,23 |
| 1,5 | 25 | 28 | 5 | 20 | 18,97 | 22 | 19,36 | 25 | 21,42 | 28 | 21,86 | 30 | 22,29 | 32 | 25,72 | 35 | 26,22 |
| 1,5 | 32 | 35 | 5 | 20 | 33,06 | 22 | 33,71 | 25 | 37,96 | 28 | 38,71 | 30 | 39,49 | 32 | 46,52 | 35 | 47,46 |
| 1,5 | 40 | 43 | 5 | - | - | - | - | 25 | 41,01 | 28 | 41,84 | 30 | 42,68 | 32 | 47,75 | 35 | 48,71 |
| 1,5 | 50 | 53 | 5 | - | - | - | - | - | - | - | - | - | - | 32 | 50,20 | 35 | 51,20 |
