Zylindrische Bohrbuchsen
DIN 179 / ISO 4247

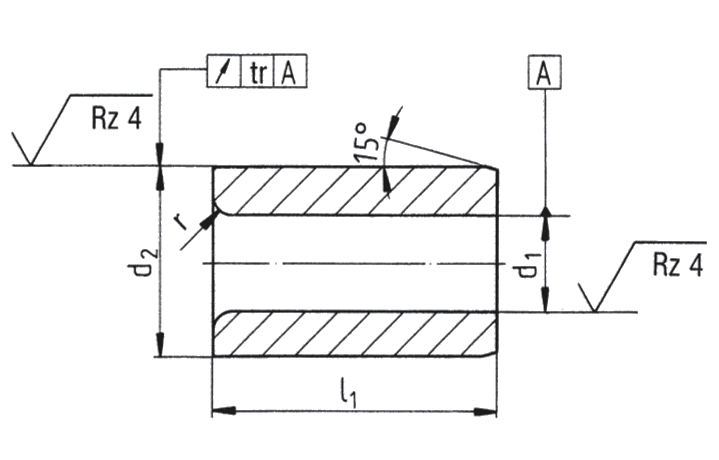

Ausführung A:
Bohrung an einem Ende gerundet.
Werkstoff: 1.0715 carbonitriert,
innen und außen toleranzhaltig geschliffen mit Einführfase.
Ausführung B:
Bohrung an beiden Enden gerundet.
Härte: HRC 62 +2
Bestellbeispiel einer Bohrbuchse Form A mit d1 = 18 mm und L = 16 mm:
Bohrbuchse DIN 179 A 18 x 16
| Bohrung d1 F7 | d2 n6 | kurz L | Euro je Stück | mittel L | Euro je Stück | lang L | Euro je Stück | |||
|---|---|---|---|---|---|---|---|---|---|---|
| von | 0,6 | 3 | 6 | 11,50 | - | - | - | - | ||
| von | 0,7 | bis | 0,8 | 3 | 6 | 8,00 | - | - | - | - |
| von | 0,9 | bis | 1,0 | 3 | 6 | 5,60 | 9 | 6,70 | - | - |
| von | 1,1 | bis | 1,8 | 4 | 6 | 3,50 | 9 | 4,03 | - | - |
| von | 1,9 | bis | 2,6 | 5 | 6 | 1,70 | 9 | 1,83 | - | - |
| von | 2,7 | bis | 3,3 | 6 | 8 | 1,76 | 12 | 1,92 | 16 | 2,93 |
| von | 3,4 | bis | 4,0 | 7 | 8 | 1,81 | 12 | 1,94 | 16 | 2,81 |
| von | 4,1 | bis | 5,0 | 8 | 8 | 1,92 | 12 | 2,00 | 16 | 2,89 |
| von | 5,1 | bis | 6,0 | 10 | 10 | 1,94 | 16 | 2,23 | 20 | 3,18 |
| von | 6,1 | bis | 8,0 | 12 | 10 | 2,14 | 16 | 2,43 | 20 | 3,40 |
| von | 8,1 | bis | 10,0 | 15 | 12 | 2,39 | 20 | 2,79 | 25 | 3,99 |
| von | 10,1 | bis | 12,0 | 18 | 12 | 2,69 | 20 | 3,18 | 25 | 4,29 |
| von | 12,1 | bis | 15,0 | 22 | 16 | 2,98 | 28 | 4,01 | 36 | 5,44 |
| von | 15,1 | bis | 18,0 | 26 | 16 | 3,68 | 28 | 4,91 | 36 | 6,23 |
| von | 18,1 | bis | 22,0 | 30 | 20 | 4,88 | 36 | 6,33 | 45 | 10,03 |
| von | 22,1 | bis | 26,0 | 35 | 20 | 5,82 | 36 | 7,34 | 45 | 10,73 |
| von | 26,1 | bis | 30,0 | 42 | 25 | 7,70 | 45 | 9,41 | 56 | 11,81 |
| von | 30,1 | bis | 35,0 | 48 | 25 | 9,00 | 45 | 11,79 | 56 | 25,97 |
| über 35,0 auf Anfrage | ||||||||||
Abstufung der Bohrung d1 jeweils um 0,1 mm, über 18,0 um 0,5 mm.
Zwischenmasse werden gegen Aufpreis geliefert.
Ausführung B (Bohrung an beiden Enden gerundet) = 10% Aufschlag
Mengenrabatte nur für DIN 179:
- ab 50 Stück pro Abmessung = 5%
- ab 100 Stück pro Abmessung = 15%
- ab 200 Stück pro Abmessung = 20%
- ab 500 Stück pro Abmessung = 30%
