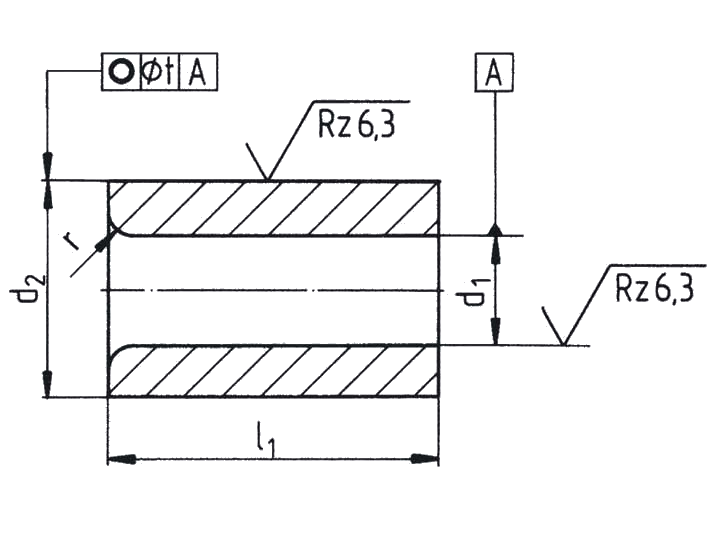

Stempelführungsbuchse
DIN 9845 C
Ausführung:
Werkstoff: 1.0715 carbonitriert,
innen und aussen toleranzhaltig geschliffen, mit Einführfase.
Härte: HRC 62 +2
Bestellbeispiel einer Stempelführungsbuche mit d1 = 8 mm und L = 20 mm:
Stempelführungsbuchse DIN 9845 C 8 x 20
| Bohrung d1 H7 | d2 n6 | L | Euro je Stück | r2 | t | |||
|---|---|---|---|---|---|---|---|---|
| von | 2,1 | bis | 3,0 | 7 | 12 | 4,05 | 1 | 0,01 |
| von | 3,1 | bis | 4,0 | 8 | 12 | 3,81 | 1 | 0,01 |
| von | 4,1 | bis | 5,0 | 10 | 16 | 4,29 | 1 | 0,01 |
| von | 5,1 | bis | 6,0 | 12 | 16 | 4,82 | 1,5 | 0,02 |
| von | 6,1 | bis | 8,0 | 15 | 20 | 5,53 | 1,5 | 0,02 |
| von | 8,1 | bis | 10,0 | 18 | 20 | 6,41 | 2 | 0,02 |
| von | 10,1 | bis | 12,0 | 22 | 28 | 8,16 | 2 | 0,02 |
| von | 12,1 | bis | 15,0 | 26 | 28 | 9,69 | 2 | 0,02 |
| von | 15,1 | bis | 18,0 | 30 | 36 | 13,52 | 2 | 0,02 |
| Über 18,0 auf Anfrage | ||||||||
Abstufung der Bohrung d1 bis 15,0 um 0,1 mm, über 15,0 um 0,5 mm.
Zwischenmasse werden gegen Aufpreis geliefert.
Mengenrabatte
für DIN 9845 Form C
- ab 50 Stück pro Abmessung = 5%
- ab 100 Stück pro Abmessung = 10%
- ab 200 Stück pro Abmessung = 20%
- ab 500 Stück pro Abmessung = 30%
